正弦波逆变器工作原理图解

ask-supply

f-12 grid”>回答

你好，逆变器是一种将直流电转换为交流电的器件，它的工作原理是通过控制电路来控制整个系统的运行，逆变电路完成直流电转换为交流电的功能，滤波电路用于滤除不需要的信号。

reply-circle

f-12 grid”>

逆变电路的工作还可以细化为：首先，振荡电路将直流电转换为交流电；其次，线圈升压将不规则交流电变为方波交流电；最后，整流使得交流电经由方波变为正弦波交流电。

reply-circle

f-12 grid”>

网购点这儿，学会怎么买更省钱广告

reply-circle

f-12 grid”>

京东热卖

reply-circle

f-12 grid”>

查看详情

reply-circle

f-12 grid”>

逆变器各部分的工作原理

reply-circle

f-12 grid”>

1、输入接口部分：输入部分有3个信号，12V直流输入VIN、工作使能电压ENB及Panel电流控制信号DIM。VIN由Adapter提供，ENB电压由主板上的MCU提供，其值为0或3V，当ENB=0时，逆变器不工作，而ENB=3V时，逆变器处于正常工作状态；而DIM电压由主板提供，其变化范围在0-5V之间，将不同的DIM值反馈给PWM控制器反馈端，逆变器向负载提供的电流也将不同，DIM值越小，逆变器输出的电流就越大。

reply-circle

f-12 grid”>

2、电压启动回路：ENB为高电平时，输出高压去点亮Panel的背光灯灯管。

reply-circle

f-12 grid”>

3、PWM控制器：有以下几个功能组成：内部参考电压、误差放大器、振荡器和PWM、过压保护、欠压保护、短路保护、输出晶体管。

reply-circle

f-12 grid”>

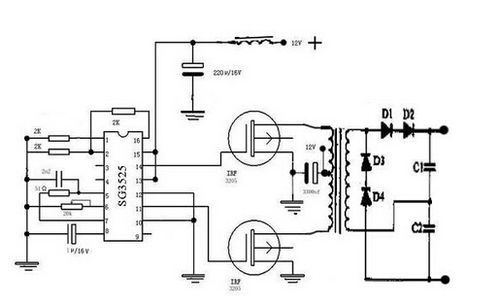

4、直流变换：由MOS开关管和储能电感组成电压变换电路，输入的脉冲经过推挽放大器放大后驱动MOS管做开关动作，使得直流电压对电感进行充放电，这样电感的另一端就能得到交流电压。

reply-circle

f-12 grid”>

5、LC振荡及输出回路：保证灯管启动需要的1600V电压，并在灯管启动以后将电压降至800V。

reply-circle

reply-circle-last f-12 grid”>

6、输出电压反馈：当负载工作时，反馈采样电压，起到稳定逆变器电压输出的作用。

更多10条



逆变器的工作原理

逆变器的作用是把直流电能（电池、蓄电瓶）转变成交流电（一般为220V,50Hz正弦波）。工作原理如下：

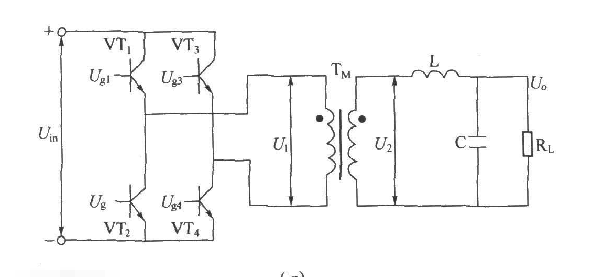

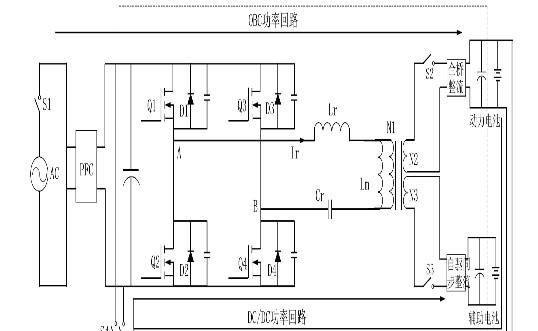

桥式逆变电路的开关状态由加于其控制极的电压信号决定，桥式电路的PN端加入直流电压Ud，A、B端接向负载。当T1、T4打开而T2、T3关合时，u0=Ud;相反,当T1、T4关合而T2、T3打开时，u0=-Ud。于是当桥中各臂以频率 f（由控制极电压信号重复频率决定）轮番通断时，输出电压u0将成为交变方波，其幅值为Ud。重复频率为f如图2所示，其基波可表示为把幅值为Ud的矩形波uo展开成傅立叶级数得：uo=4Ud/π （sinwt+1/3 sin3wt+1/5 sin5wt+…）由式可见,控制信号频率f可以决定输出端频率，改变直流电源电压Ud可以改变基波幅值，从而实现逆变的目的。

新能源汽车驱动系统工作原理是什么

如下：

逆变器是把直流电转换成交流电，新能源汽车的逆变器应该叫电机控制器，可以把动力电池的高压直流电转换成频率和电流可变的三相交流电，同时在能量回收时把电机发出的三相交流电整流成直流电给动力电池充电。

逆变器特点：

1、转换效率高、启动快；

2、安全性能好：产品具备短路、过载、过/欠电压、超温5种保护功能；

3、物理性能良好：产品采用全铝制外壳，散热性能好，表面硬氧化处理，耐摩擦性能好，并可抗一定外力的挤压或碰击；

4、带负载适应性与稳定性强。

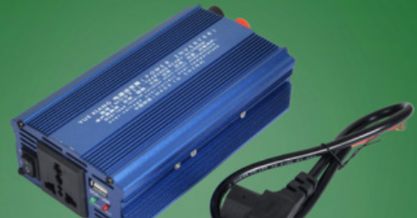

车载逆变器的工作原理是什么

朋友，逆变器的原理它首先是将交流电变为直流电.然后用电子元件对直流电进行开关.变为交流电.一般功率较大的变频器用可控硅.并设一个可调频率的装置.使频率在一定范围内可调.用来控制电机的转数.使转数在一定的范围内可调.变频器广泛用于交流电机的调速中.变频调速技术是现代电力传动技术重要发展的方向，随着电力电子技术的发展，交流变频技术从理论到实际逐渐走向成熟。变频器不仅调速平滑，范围大，效率高，启动电流小，运行平稳，而且节能效果明显。因此，交流变频调速已逐渐取代了过去的传统滑差调速、变极调速、直流调速等调速系统，越来越广泛的应用于冶金、纺织、印染、烟机生产线及楼宇、供水等领域。一般分为整流电路、平波电路、控制电路、逆变电路等几大部分。

1.

整流电路

整流电路的功能是把交流电源转换成直流电源。整流电路一般都是单独的一块整流模块.

2.

平波电路

平波电路在整流器、整流后的直流电压中含有电源6倍频率脉动电压，此外逆变器产生的脉动电流也使直流电压变动，为了抑制电压波动采用电感和电容吸收脉动电压(电流)，一般通用变频器电源的直流部分对主电路而言有余量，故省去电感而采用简单电容滤波平波电路。

3.

控制电路

现在变频调速器基本系用16位、32位单片机或dsp为控制核心，从而实现全数字化控制。

变频器是输出电压和频率可调的调速装置。提供控制信号的回路称为主控制电路，控制电路由以下电路构成:频率、电压的“运算电路”，主电路的“电压、电流检测电路”，电动机的“速度检测电路”。运算电路的控制信号送至“驱动电路”以及逆变器和电动机的“保护电路

变频器采取的控制方式，即速度控制、转拒控制、pid或其它方式

4

逆变电路

逆变电路同整流电路相反，逆变电路是将直流电压变换为所要频率的交流电压，以所确定的时间使上桥、下桥的功率开关器件导通和关断。从而可以在输出端u、v、w三相上得到相位互差120°电角度的三相交流电压。

以上就是关于逆变器工作原理,正弦波逆变器工作原理图解的全部内容，以及逆变器工作原理的相关内容,希望能够帮到您。
