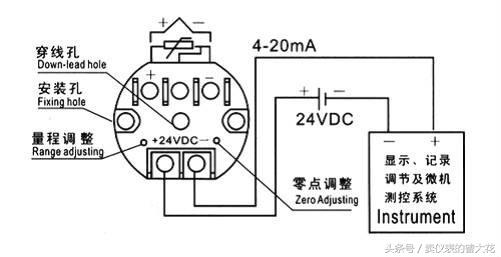

仪表工看过来,温度变送器的工作原理和接线图,你get到了吗?
仪表工看过来,温度变送器的工作原理和接线图,你get到了吗?
有趣有料,且听大花说道!
今天大花说说温度变送器的工作原理,老司机来了,快上车!
温度变送器主要分为热电偶和热电阻;主要应用于石油、化工、化纤、纺织、橡胶、建材、电力、冶金、医药、食品等工业领域现场测温过程控制,然后一般和仪表配套使用。
一、温度变送器工作原理

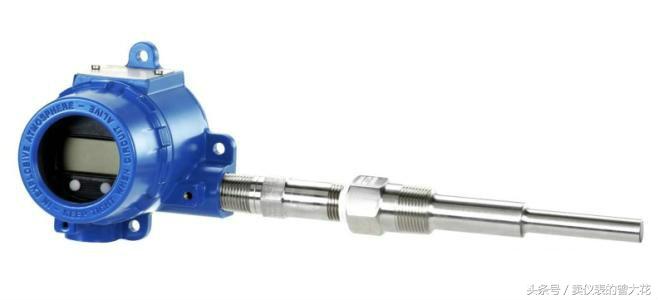

温度变送器将温度传感元件(热电阻或热电偶)与信号转换放大单元有机集成在一起,用来测量各种工艺过程中-200-1600℃范围内的液体、蒸汽及其它气体介质或固体表面的温度。它通常和显示仪表、记录仪表以及各种控制系统配套使用。温度传感器温度影响产生电阻或电势效应,经转换产生一个差动电压信号。此信号经放大器放大,再经电压、电流变换,输出与量程相对应的 4-20mA的电流信号。通俗来讲就是,现场通过采集热电阻或热电偶的信号并放大,继而转换成4-20mA或0-10mA的输出电流,或0~5V的输出电压。
二、关于热电偶和热电阻
简单点说,热电偶一般用于中高温的测量,而热电阻主要是低温的测量;热电偶是工业上最常用的温度检测元件之一,热电偶工作原理是基于赛贝克(seeback)效应,即两种不同成分的导体两端连接成回路,如两连接端温度不同,则在回路内产生热电流的物理现象。热电偶测温基本原理,将两种不同材料的导体或半导体A和B焊接起来,构成一个闭合回路,当导体A和B的两个执着点1和2之间存在温差时,两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。热电偶就是利用这一效应来工作的;热电阻是中低温区最常用的一种温度检测器。热电阻测温原理,热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。
完这篇文章,
老铁们记得"点赞+转发+收藏"哦!
